高频变压器磁芯与变压器有什么关联?

文章出处:韦德体育 人气:发表时间:2020-01-15 09:39

高频变压器是转换交流电压、电流和特性阻抗的元器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便造成交流磁通,使次级线圈中感应出工作电压(或电流)。高频变压器由变压器铁芯(或磁芯)和电磁线圈构成,电磁线圈有两个或两个以上的绕组,在其中插线的绕组叫初级线圈,其他的绕组叫次级线圈。变压器的磁芯包含罐型磁芯,RM 型磁芯,E型磁芯,EC、ETD 和EER型磁芯,EP型磁芯,环状磁芯,PQ型磁芯等磁芯,那么这种磁芯对变压器的工作中有什么影响呢?下面可以看具体的解析 。

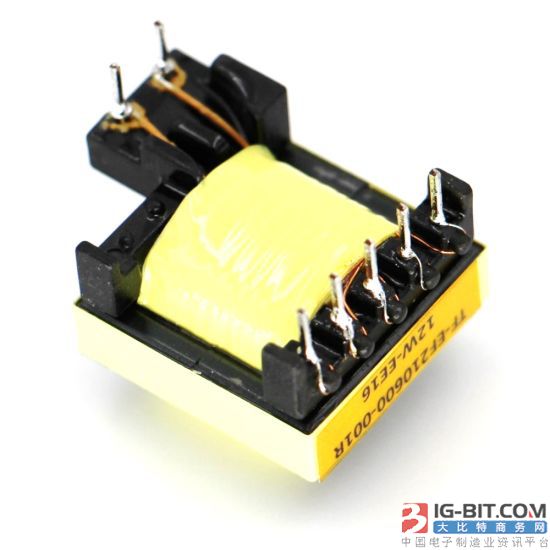

高频变压器

2、罐型磁芯

骨架和绕组基本上所有被磁芯包囊起来,导致它对EMI 的屏蔽实际效果很好;罐型磁芯规格均合乎IEC规范,在生产制造的那时候互换性很好;可提供简易型骨架(无针插的)和PCB 板安裝骨架(有针插);因为罐型形状的设计方案,导致与其他种类同样规格的磁芯对比花费更高;因为 它的形状不利热管散热,因而不适合运用于功率大的变压器电感器。

3、RM 型磁芯

与罐型对比,切除了罐型的2个对称性的侧边,这重设计方案更有益于热管散热和大尺寸的导线找出;与罐形对比,节省了大概40 %的安裝 的空间;骨架有没有针型的和针插型的;能够选用一对铁夹开展安裝;RM 型磁芯能够做成偏平形状(合适如今的平面变压器或是立即把磁芯装配线到早已设计方案好绕组的线路板电源电路上);尽管屏蔽实际效果比不上罐型的好,可是依然好用。

4、E型磁芯

与罐型磁芯对比,E型磁芯的花费要低的多,加上绕制和拼装都非常简单,这类磁芯形状如今运用最广,可是它的缺陷是不可以提供自身屏蔽;E型磁芯能够开展不一样方位的安裝,还可以几付累加运用更大的输出功率;这类磁芯能够做成偏平形状(是如今平面变压器很时兴的磁芯形状);还可以提供无针和针插型骨架;因为其热管散热很好、能够累加应用,一般大功率电感器和变压器都应用这类形状的磁芯。

5、EC、ETD 和EER 型磁芯

这种类型的磁心构造接近E型和罐型之间。和E型磁芯一样,它们能提供充足的空间供大横截面的导线找出 (合适如今开关电源低压大电流 的发展趋势 );这种形状的磁心热管散热也很好;有于中心柱为圆柱形,与同样横截面的长方形对比,单匝的绕组的长短减少了11 %,那样导致铜损也减少了11 %,另外使的磁心能提供一个更高的功率;另外中心柱为圆柱形,与长方形中心柱对比 ,也防止了因为长方形菱角在绕制 时毁坏绕组线缆绝缘的安全隐患 。

6、EP型磁芯

EP型磁芯的环形中心柱立体式形构造 ,除开与PCB 板触碰的尾端外,彻底的把绕组包裹了起来,屏蔽很好;这类与众不同的形状降到最低 了在两块磁芯装配线时表面产生的气隙的影响,而且提供了一个更大的容积和总体空间使用率的占比 。

7、环状磁芯

针对生产商而言,环型磁芯是最经济的,在两者之间比较的各种各样磁芯中,它的花销是最少的;因为应用骨架,额外的和拼装的花费等于零;合适时能够应用绕线机开展绕制 ;它的屏蔽都是非常好的。

8、PQ型磁芯

PQ型磁芯专业为开关电源用电感器和变压器设计方案 。PQ形状的设计方案提升了磁芯容积、面积和绕组绕制总面积之间的比例;这类设计方案,使的应用最少的磁芯提供最大的电感量和最大化的绕制总面积变成可能;这类设计方案,促使在最小的变压器容积和净重下,得到最大的输出的功率,而且占有最少的PCB 安装空间;能够应用 一付铁夹开展安装固定不动;这类合理的设计方案也使的磁芯的磁路截面更为统一,因而这类磁芯构造也促使比其他的磁芯总体设计有越来越少的工作热点 。
