功率损耗为零的小型非接触式电流传感器“BM14
全球知名半导体制造商ROHM(总部位于日本京都)面向大功率的数据中心服务器、太阳能光伏发电系统及电池驱动的无人机等通过电流来检测工作情况的各种工业设备、消费电子设备,开发出集非接触式检测、零功率损耗(零发热)、超小尺寸三大优势于一身的非接触式电流传感器“BM14270AMUV-LB”。
近年来,全球的节能意识与安全意识越来越高,环保法规也越来越严格,要求大功率的数据中心服务器和太阳能光伏发电系统等要实现电力的可视化并采取安全措施。与此同时,电流传感器的需求逐年增加,以往采用霍尔元件的电流传感器,消费电流较多,灵敏度较低,因而需要在电流传感器内部布线等,市场亟需小尺寸、低损耗、高可靠性兼备的电流传感器。ROHM针对这些课题,通过采用高灵敏度、低消费电流的MI元件,开发出完全无需接触即可检测电流的新产品。

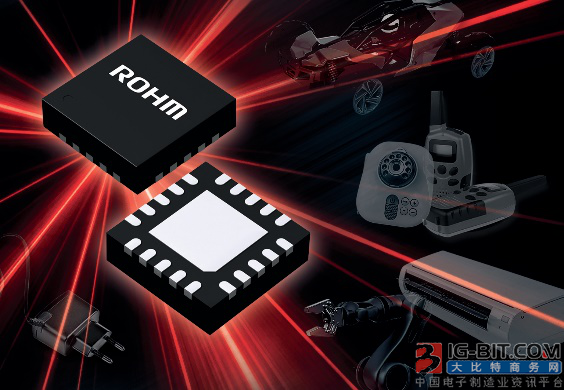

“BM14270AMUV-LB”是融合ROHM合作伙伴爱知制钢株式会社的MI元件*1开发技术、ROHM擅长的半导体生产技术和传感器控制技术优势而诞生的新产品。该产品作为电流传感器,采用高灵敏度、低消费电流的MI元件,实现了非接触式检测(无需在电流传感器内布线),同时实现了业界最小尺寸(3.5mm见方)和工作时的超低消费电流(0.07mA,仅为以往产品的1/100)。另外,还具有抗噪声的干扰磁场消除功能,无需屏蔽措施即可安装在PCB板上。不仅如此,内置的A/D转换器采用数字输出,可减少微控制器的负担,并可更轻松地监测电流。利用这些产品优势,可高可靠性地且轻松地进行各种应用的电流检测,包括从大功率工业设备到电池驱动的小型设备。
本产品已于2019年11月开始出售样品(样品价格1000日元/个,不含税),预计将于2020年1月开始暂以月产10万个的规模投入量产。前期工序的生产基地为ROHM Apollo Co., Ltd.(日本福冈),后期工序的生产基地为ROHM Electronics Philippines Inc.(菲律宾)。
未来,ROHM将继续开发工业设备和IoT领域不可或缺的高性能、高可靠性传感器产品,为社会的安全与舒适贡献力量。

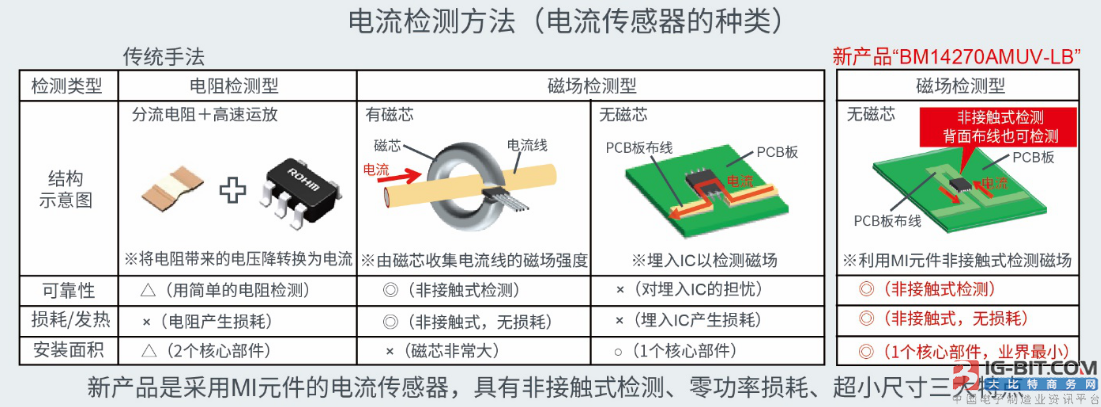

1. 非接触式电流检测、零功率损耗,有助于提高系统的可靠性
以往采用霍尔元件的产品,如果不在电流传感器内布设电流线,就无法检测电流,而布线则会产生损耗、发热问题,万一电流传感器损坏,可能会导致整个系统停动。而ROHM新产品利用MI元件的高灵敏度特性,能以非接触方式检测电流,即使在使用高电压的应用中,也不会发生额外的损耗和发热问题,并且无需绝缘,设计更简洁,有助于提高系统的可靠性。

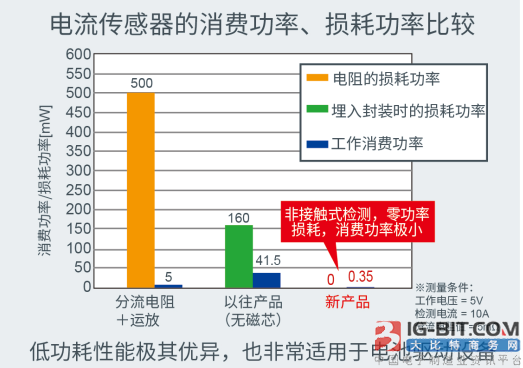

2.小型、超低消费电流,非常适用于电池驱动设备
以往的产品,霍尔元件本身的消费电流就很大,因此当作为电流传感器产品使用时,会产生10mA左右的消费电流。而新产品利用MI元件的低消费电流特性,实现了超低工作消费电流0.07mA(5V工作时的消费功率0.35mW),与以往产品相比,消费电流仅为1/100。此外,相比以往6.0mm x 4.9mm的尺寸,新产品仅3.5mm见方,业界最小的消费电流加上超小尺寸,非常适用于电池驱动设备。

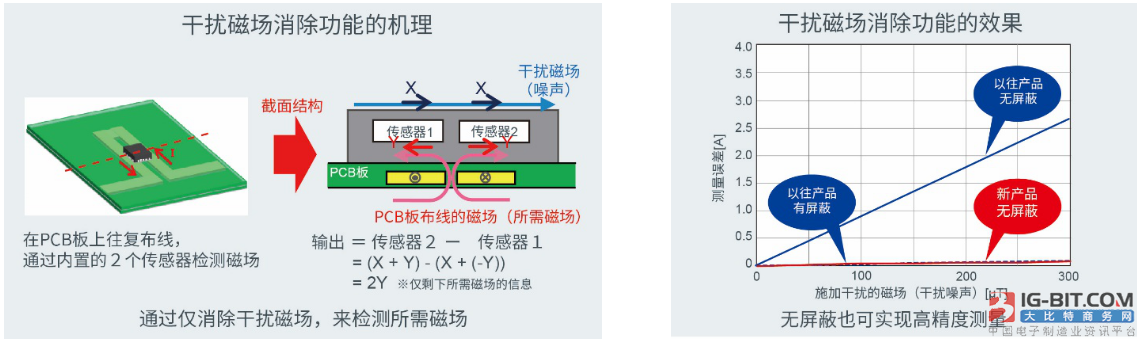

3. 具有消除干扰磁场的功能,无需屏蔽措施即可安装
以往产品会因受地磁等干扰磁场的影响而产生测量误差,需要采用磁屏蔽措施来屏蔽干扰。而ROHM的新产品,安装在PCB板的往复布线上,利用内部的双感应单元即可消除产生噪声的干扰磁场,仅会检测到原本需要测量的电流产生的磁场,因此无需屏蔽即可实现高精度测量。
4. 数字输出,电流检测更轻松
内置的A/D转换器采用数字输出,安装于服务器等应用时,可减少微控制器的负担,从而可更轻松地检测电流。
<应用示例>
◇服务器、太阳能光伏发电系统、蓄电系统、功率计等基础设施周边的应用
◇机器人、FA设备、空调等大功率设备
◇无人机等电池驱动的应用
适用于电流监测和监控领域的各种应用。
<术语解说>
*1) MI元件(Magneto-Impedance元件)
